SUGAWARA电机测试用的磁滞刹车器
菅原的磁滞刹车器是高性能的制动元件，适用于中小电机的测功机、专用测试夹具等。

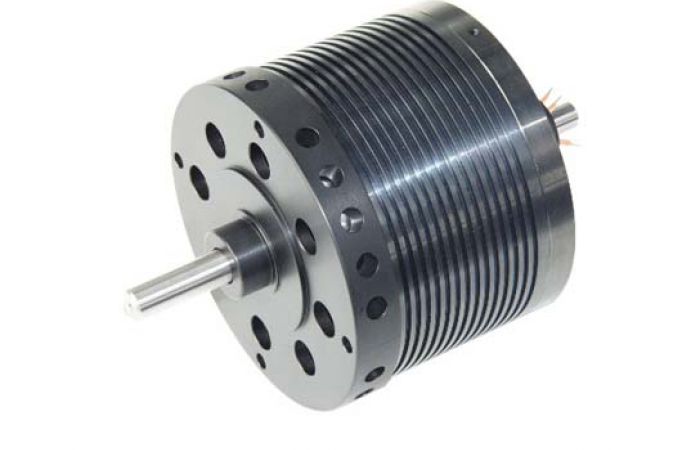

HB系列的磁滞刹车器按照设定电流，无论此时的转速多大，都能提供均匀的负载扭矩。该磁滞刹车器的结构紧凑，易于使用；常用于我们测量电机转速和扭矩特性的磁滞测功头中。
HB系列的磁滞刹车器按照设定电流，无论此时的转速多大，都能提供均匀的负载扭矩。该磁滞刹车器的结构紧凑，易于使用；常用于我们测量电机转速和扭矩特性的磁滞测功头中。
主要特点
- 新开发和内部结构改进，保证高精度的控制
- 结构紧凑，极小的转动惯量
- 支持广泛的转速范围测试，最大转速40,000rpm
- 非接触式刹车器结构，使用寿命更长，环境温度变化影响非常小
- 比其他公司的磁滞刹车器更小
- 13种型号，扭矩从5mN.m到100mN.m
- 可根据客户需求进行客制化订制
产品参数
| 型号 | 额定扭矩 | 最大转速 | 转动惯量 | 额定电流 | 线圈电阻 | 最大输入功率 | 持续功率 | 重量 |
|---|---|---|---|---|---|---|---|---|
| HB-100S | 10 mN·m | 30000 r/min | 0.73 × 10-6kg･m2 | 330 mA | 11 Ω | 25 W | 5 W | 370 g |
| HB-200S | 20 mN·m | 30000 r/min | 0.9 × 10-6kg･m2 | 330 mA | 11 Ω | 30 W | 6 W | 370 g |
| HB-500S | 50 mN·m | 30000 r/min | 2.4 × 10-6kg･m2 | 330 mA | 16.5 Ω | 75 W | 15 W | 500 g |
| HB-1KS | 100 mN·m | 30000 r/min | 3.7 × 10-6kg･m2 | 330 mA | 16.5 Ω | 120 W | 25 W | 660 g |
| HB-2KS | 200 mN·m | 20000 r/min | 16 × 10-6kg･m2 | 330 mA | 23 Ω | 170 W | 35 W | 910 g |
| HB-5KS | 500 mN·m | 20000 r/min | 28 × 10-6kg･m2 | 330 mA | 30 Ω | 300 W | 60 W | 2 kg |
| HB-10KS | 1 N·m | 20000 r/min | 1.85 × 10-4kg･m2 | 330 mA | 35 Ω | 400 W | 80 W | 4.5 kg |
| HB-20KS | 2 N·m | 10000 r/min | 0.54 × 10-3kg･m2 | 330 mA | 25 Ω | 600 W | 120 W | 7.5 kg |
| HB-50KS | 5 N·m | 10000 r/min | 1.8 × 10-3kg･m2 | 330 mA | 38.5 Ω | 1500 W | 300 W | 14 kg |
尺寸 (mm)
| 型号 | a | b | c | d | e | f | g | h | i | j | k | l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HB-100S | ϕ 3.4 | 46 | ϕ 53 | ϕ 40 | ϕ 3 | 22 | 3 | 6 | 43 | ϕ 35 | 86 | ϕ 3 |
| HB-200S | ϕ 3.4 | 46 | ϕ 53 | ϕ 40 | ϕ 3 | 22 | 3 | 6 | 43 | ϕ 35 | 86 | ϕ 3 |
| HB-500S | ϕ 3.6 | 58 | ϕ 68 | ϕ 50 | ϕ 4 | 37 | 5 | 6 | 42 | ϕ 46 | 112 | ϕ 4 |
| HB-1KS | ϕ 3.6 | 58 | ϕ 68 | ϕ 50 | ϕ 6 | 45 | 8 | 6 | 40 | ϕ 46 | 116 | ϕ 5 |
| HB-2KS | ϕ 3.6 | 72 | ϕ 80 | ϕ 62 | ϕ 6 | 42 | 5 | 6 | 43 | ϕ 56 | 116 | ϕ 5 |
| HB-5KS | ϕ 3.6 | 88 | ϕ 96 | ϕ 76 | ϕ 8 | 41.5 | 5 | 8 | 57 | ϕ 70 | 133 | ϕ 6 |
| HB-10KS | ϕ 4.5 | 114 | ϕ 124 | ϕ 104 | ϕ 9 | 54 | 5 | 10 | 71 | ϕ 96 | 161 | ϕ 8 |
| HB-20KS | ϕ 6 | 130 | ϕ 140 | ϕ 120 | ϕ 12 | 59 | 5 | 10 | 83 | ϕ 116 | 183 | ϕ 10 |
| HB-50KS | ϕ 7 | 166 | ϕ 180 | ϕ 150 | ϕ 15 | 61 | 7.3 | 10 | 92 | ϕ 152 | 191 | ϕ 12 |
